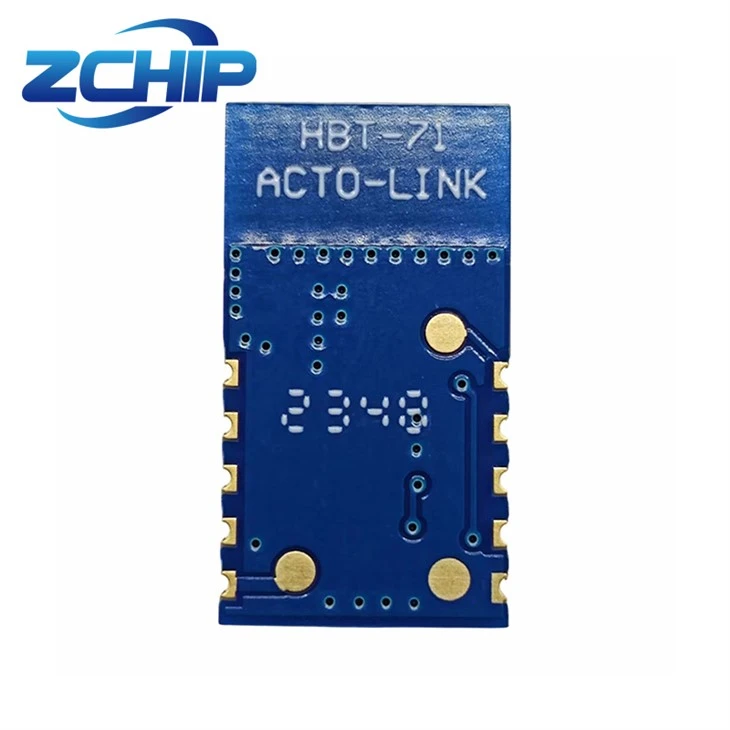

ZX8271 là một loại mô-đun Bluetooth và BLE.Là mô-đun Bluetooth được thiết kế đặc biệt cho các thiết bị Internet of Things (iot), ZX8271 sử dụng giải pháp tiêu thụ điện năng cực thấp Telink Bluetooth 5.0-, tích hợp bộ xử lý RISC 32 bit và bộ nhớ flash 512KB, xác định lại khả năng kết nối không dây với hiệu suất năng lượng cao nhất.
Thiết kế tiêu thụ điện năng cực thấp-đảm bảo tuổi thọ pin dài.
- Chuẩn Bluetooth 5.0, kết nối ổn định
- Kích thước nhỏ gọn, dễ tích hợp
- Tích hợp-MCU để giảm bớt khó khăn trong quá trình phát triển
Nó rất phù hợp cho các kịch bản ứng dụng IOT như nhà thông minh, thiết bị thể thao và thể dục, điện tử tiêu dùng và điều khiển công nghiệp.
Là mô-đun Bluetooth và BLE, ZX8271 hỗ trợ đổi mới phần cứng thông minh của bạn với hiệu suất vượt trội, giúp kết nối đơn giản và hiệu quả hơn. Nhận ngay các giải pháp kỹ thuật và bắt đầu một chương mới trong quá trình phát triển các sản phẩm thông minh!
Các tính năng chính
- Bluetooth công suất thấp BLE5.0
- Hỗ trợ cổng nối tiếp để truyền Bluetooth trong suốt
- Mang theo ăng-ten tích hợp của riêng bạn, không cần thiết kế ăng-ten.
- Hỗ trợ chế độ chính, chế độ phụ và chế độ phụ-chính.
- Tuân thủ ROHS (-không chì)
Thông số chính
|
Mô hình mô-đun |
ZX8271 |
|
đo lường |
20.0*11.0*2.8(±0.2)MM |
|
đóng gói |
SMD (lỗ tem) |
|
Chuẩn không dây |
Bluetooth 5.0 |
|
dải tần số |
2400 ~ 2483,5 MHz |
|
Công suất truyền tối đa |
Giá trị tối đa là 10dBm. |
|
nhận được độ nhạy |
-96dBm |
|
chuyển đổi/giao diện |
UART |
|
Nhiệt độ làm việc |
-40 độ ~ 85 độ |
|
Môi trường lưu trữ |
-40 độ ~ 125 độ, <90%RH |
|
Phạm vi cung cấp điện |
Điện áp nguồn là 2,2V ~ 3,6V và dòng điện lớn hơn hoặc bằng 20mA. |
|
điện năng tiêu thụ |
Chế độ ngủ sâu: 2uA |
|
Chế độ ngủ nông: Chế độ phát sóng 16uA một lần /S 37/38/39 Bật 0DB để truyền 70uA-90uA. |
|
|
TX: 9,5mA |
|
|
RX: 9,1mA |
|
|
khoảng cách truyền |
Khoảng cách nhìn ngoài trời: 80m ~ 100m. |
Ứng dụng
●Nhà thông minh: phích cắm thông minh, công tắc thông minh, đèn thông minh, khóa cửa thông minh, nhiệt kế, cân thông minh, báo khói và sương mù môi trường, v.v.
●Chăm sóc trẻ sơ sinh: phát hiện nhiệt độ-theo thời gian thực, cũi thông minh và ngăn ngừa mất mát.
●Đồ chơi: đồ chơi điều khiển từ xa tương tác, robot, máy bay, ô tô đồ chơi, thiết bị chống thất lạc.
●Điện tử ô tô: khóa tự động, ghi chép chỗ đỗ xe, báo trộm ô tô điện, thu thập và giám sát dữ liệu.
●Mạng cảm biến
●Quản lý theo dõi tài sản
ZX8271 là một loại mô-đun Bluetooth và BLE. Các trường ứng dụng này không giới hạn ở ZX8271.
Sơ đồ mã PIN
Mô-đun Bluetooth và BLE Mô-đun ZX8271 có 10 giao diện như sau:
Như được hiển thị trong sơ đồ chân, bảng định nghĩa chức năng chân là định nghĩa giao diện:
| Lời nói đầu | Tên | Mô tả chức năng |
|
1 |
GPIO |
SWS |
|
2 |
UART_RX |
UART_RX |
|
3 |
UART_TX |
UART_TX |
|
4 |
NC |
NC |
|
5 |
GND |
GND |
|
6 |
VCC |
VCC |
|
7 |
NC |
NC |
|
8 |
GPIO |
THỨC DẬY MÔ-ĐUN |
|
9 |
GPIO |
THỨC DẬY MCU |
|
10 |
RST |
CÀI LẠI |
Câu hỏi thường gặp
